Vad är en extruderväxellåda och hur fungerar den vid plastbearbetning?

Vid plastbearbetning är extrudern hjärtat i produktionslinjen, men det är extruderns växellåda som driver dess drift. En extruderväxellåda är ett kraftigt mekaniskt transmissionssystem utformat för att reducera den höga rotationshastigheten för drivmotorn (elmotorn) till en lägre, mer användbar hastighet samtidigt som man multiplicerar vridmomentet för att driva extruderskruven. Utan denna kritiska komponent skulle motorns höghastighetseffekt med lågt vridmoment vara oförmögen att smälta, blanda och transportera plastpellets genom cylindern. På ZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD., har vår fabrik konstruerat och tillverkat högpresterandeExtruder växellådai över 20 år och tjänat ett brett utbud av extruderingsapplikationer – från rör- och profilextrudering till film- och plåtproduktion. Den här artikeln ger en omfattande teknisk förklaring av vad en extruderväxellåda är, hur den fungerar och de tekniska principerna som gör den oumbärlig i modern plastbearbetning.

En extruderväxellåda är inte bara en enkel växelreducerare; det är ett sofistikerat system som måste motstå höga radiella och axiella belastningar, arbeta kontinuerligt under tunga belastningar och bibehålla precision under många års drift. Växellådan består vanligtvis av en uppsättning spiralformade kugghjul eller fiskbensväxlar inneslutna i ett robust gjutjärnshus, med lager utformade för att hantera axialbelastningen från skruven. Den ingående axeln ansluter till motorn och den utgående axeln driver extruderskruven. Nyckelprestandaparametrar inkluderar reduktionsförhållande, vridmomentkapacitet, effektivitet och termisk stabilitet. I den här omfattande guiden kommer vi att utforska arbetsprinciperna, nyckelkomponenterna och designövervägandena för Extruder Gearbox, tillhandahålla detaljerade tekniska specifikationer och dela bästa praxis för underhåll. Oavsett om du är en processingenjör, en underhållschef eller en anläggningsägare, kommer den här artikeln att utrusta dig med kunskapen att välja, driva och underhålla en extruderväxellåda för optimal prestanda i din plastbearbetningslinje.

Innehållsförteckning

• 1. Vilka är huvudkomponenterna i en extruderväxellåda och deras funktioner?
• 2. Hur konverterar en extruderväxellåda motorkraft till skruvmoment?
• 3. Vilka är de viktigaste tekniska specifikationerna för vår extruderväxellåda?
• 4. Hur kan korrekt underhåll förlänga livslängden för en extruderväxellåda?
• Vanliga frågor (FAQ)
• Slutsats och växellådsvalskonsultation

Vilka är huvudkomponenterna i en extruderväxellåda och deras funktioner?

En extruderväxellåda är en precisionskonstruerad enhet som består av flera kritiska komponenter som arbetar i harmoni för att överföra kraft effektivt. Varje komponent spelar en specifik roll för att säkerställa att växellådan kan hantera de krävande förhållandena med plastextrudering – kontinuerlig drift, högt vridmoment och betydande dragkraftsbelastningar. PåZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD., vår fabrik designar extruderväxellåda med ett modulärt tillvägagångssätt, med högkvalitativa material och avancerade tillverkningstekniker för att säkerställa tillförlitlighet och lång livslängd. Att förstå funktionen hos varje komponent är avgörande för korrekt val, underhåll och felsökning.

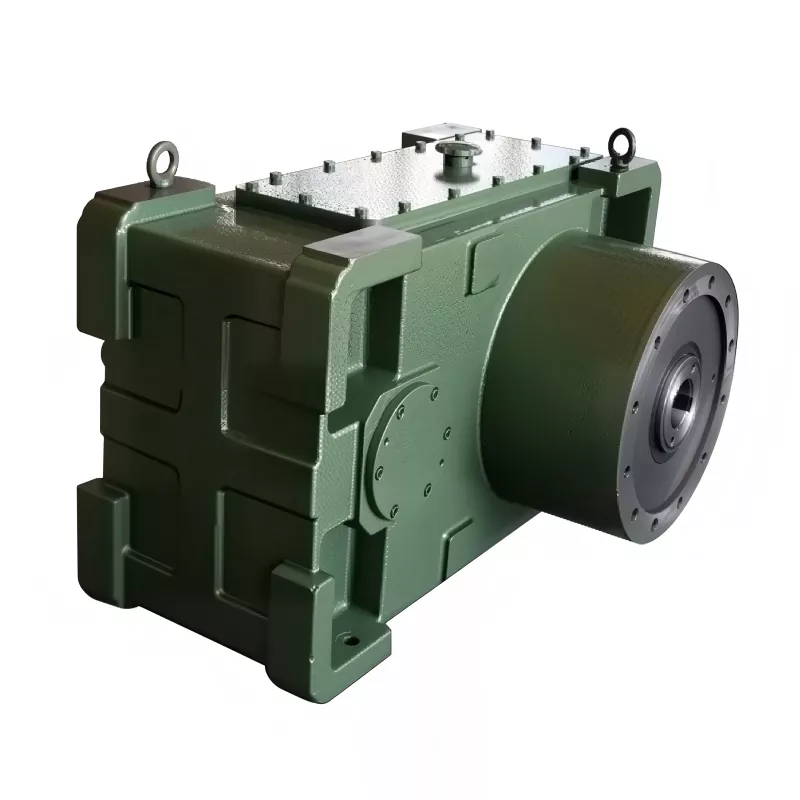

Huvudkomponenter i vårExtruder växellåda:

• Hus:Huset är växellådans strukturella kropp, vanligtvis gjord av höghållfast gjutjärn (GGG-40 eller motsvarande). Den ger styvhet, stöder lagren och innehåller smörjoljan. Huset är utformat med invändiga ribbor för att öka styvheten och minska vibrationer. Våra hus är bearbetade med hög precision för att säkerställa exakt inriktning av kugghjul och axlar.

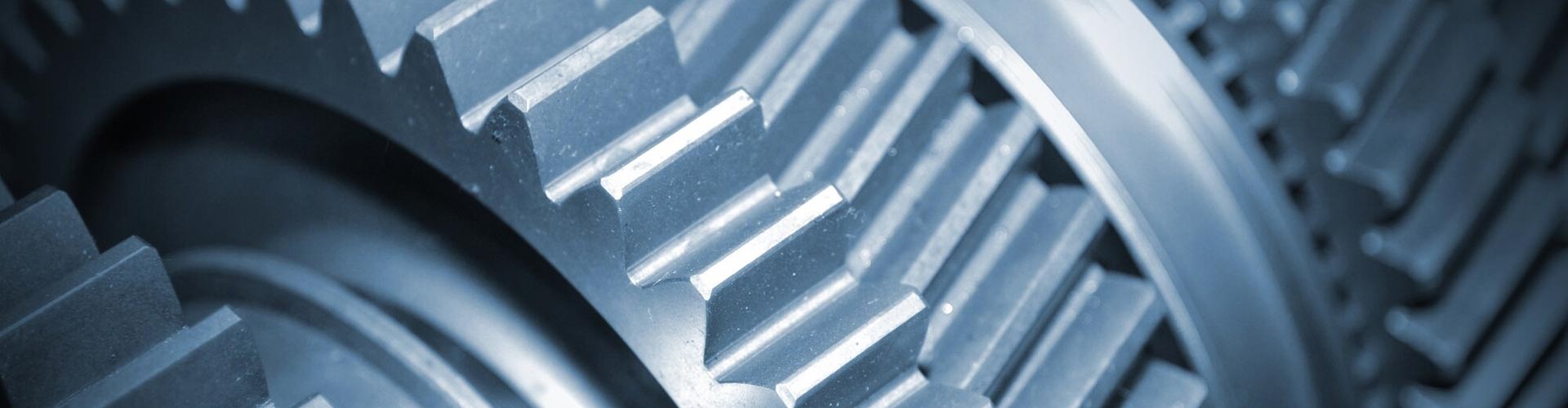

• Kugghjul:Kugghjulen är de primära kraftöverföringselementen. I de flesta moderna extruderväxellådor används spiralformade eller fiskbensväxlar för deras smidiga ingrepp och höga lastkapacitet. Kugghjulen är tillverkade av härdat legerat stål (t.ex. 20CrMnTi) med en härdad tandyta (58-62 HRC) och en tuff kärna, vilket ger utmärkt slitstyrka och utmattningshållfasthet. Kugghjulen är slipade till en finish på RA 0,4 µm för att säkerställa tyst drift och hög effektivitet.
• Ingående och utgående axlar:Den ingående axeln ansluter till motorkopplingen och den utgående axeln ansluter till extruderskruven. Båda axlarna är tillverkade av höghållfast legerat stål, med den utgående axeln med en större diameter för att klara det höga vridmomentet och dragkraften. Den utgående axeln är utrustad med ett axiallagerarrangemang för att hantera den axiella kraften som genereras av plastsmälttrycket.
• Kullager:Växellådan använder en kombination av radial- och axiallager. Radiallager (cylindriska rullager) stödjer axeln och kugghjulen, medan axiallager (vinkelkontaktkullager eller koniska rullager) hanterar den axiella belastningen från skruven. Vår extruderväxellåda använder premiumlager från SKF eller FAG, utvalda för deras höga belastningsvärden och långa livslängd.
• Smörjsystem:Växellådan är utrustad med ett påtvingat oljesmörjsystem som tillför olja till alla lager och växellådor. Smörjsystemet inkluderar en pump, filter, kylare och övertrycksventil. Oljeflödet säkerställer att friktionsvärme avleds, vilket håller växellådan vid en stabil driftstemperatur.
• Tätningar:Högkvalitativa axeltätningar (både statiska och dynamiska) förhindrar oljeläckage och håller föroreningar ute. Vår extruderväxellåda använder tätningar med dubbla läppar med en dammtorkare för den utgående axeln, vilket skyddar de interna komponenterna från damm och fukt.

Synergin mellan dessa komponenter är det som gör en pålitlig extruderväxellåda. Till exempel ger huset grunden; växlarna överför och minskar hastigheten; lagren hanterar krafterna; och smörjsystemet säkerställer hållbarhet. Ett fel i någon komponent kan leda till katastrofalt haveri. Vår fabrik genomför ett fullständigt monterings- och inkörningstest på varje extruderväxellåda och kontrollerar temperaturstegring, vibrationer och ljudnivåer. Denna kvalitetssäkringsprocess har resulterat i en fälttillförlitlighetsgrad på över 99,5 procent för våra växellådor under det senaste decenniet.

Dessutom innehåller våra extruderväxellådor en "power-split"-teknologi där vridmomentet fördelas över flera växlar, vilket minskar belastningen på enskilda tänder och ökar den totala effekttätheten. Detta gör att våra växellådor kan överföra högre vridmoment i ett mer kompakt fotavtryck, vilket är en betydande fördel för extruderingslinjer med begränsad utrymme. Genom att förstå dessa komponenter kan operatörerna bättre förstå underhållskraven och vikten av att använda äkta reservdelar.

Hur konverterar en extruderväxellåda motorkraft till skruvmoment?

Omvandlingen av motoreffekt till användbart skruvmoment är den grundläggande funktionen för enExtruder växellåda. Processen börjar med motorn, som vanligtvis arbetar med hög hastighet (t.ex. 1 500 rpm för en 4-polig motor) och producerar ett relativt lågt vridmoment. Extruderväxellådan minskar denna hastighet till ett typiskt skruvhastighetsområde på 20 till 150 rpm, vilket multiplicerar vridmomentet med samma förhållande (minus mindre friktionsförluster). Denna minskning uppnås genom en uppsättning växlar med olika antal tänder. Utväxlingsförhållandet bestäms av antalet kuggar på det utgående kugghjulet dividerat med antalet kuggar på det ingående kugghjulet. Till exempel kommer en växellåda med ett förhållande på 15:1 att minska ingångshastigheten med en faktor 15 och öka vridmomentet med en faktor på 15 (ungefär).

Detaljerad förklaring av energiomvandlingsprocessen:

• Hastighetsminskning via växel:Motoraxeln driver det ingående kugghjulet, som griper in i ett större kugghjul (mellandrevet). Mellanväxeln driver i sin tur ytterligare en växel, och så vidare, tills utgångsväxeln nås. Varje ingreppspar minskar hastigheten och ökar vridmomentet proportionellt mot förhållandet mellan deras tänder. Den totala reduktionen är produkten av förhållandena mellan alla kugghjulsparen.
• Vridmomentmultiplikation:När hastigheten minskar ökar vridmomentet med samma faktor, minus en liten procentandel (typiskt 1-2 procent) för friktionsförluster. Vridmomentet från växellådan är den primära drivkraften för extruderskruven, vilket ger den kraft som behövs för att övervinna motståndet från plastsmältan.
• Styrning av dragkraftsbelastning:Medan kugghjulen multiplicerar vridmomentet genererar skruven en betydande axiell tryckbelastning (kraft som trycks bakåt mot skruven). Denna tryckbelastning överförs genom skruvaxeln till växellådans utgående axel. Vår extruderväxellåda är utrustad med kraftiga axiallager som är klassade för att klara upp till 2,5 gånger den maximala skruvdragkraften, vilket säkerställer att växellådan inte skadas av denna axiella kraft.
• Effektivitetsoptimering:Vår extruderväxellåda är designad för effektivitet, med spiralformade kugghjul slipade till en hög finish och ett smörjsystem som minimerar oljekärvningsförluster. Den totala verkningsgraden för våra växellådor varierar från 94 till 97 procent, beroende på reduktionsförhållandet och driftsförhållandena. Detta innebär att det mesta av motoreffekten omvandlas till nyttigt mekaniskt arbete vid skruven, vilket minskar energiförbrukningen och driftskostnaderna.

För att sätta detta i perspektiv, överväg en 150 kW motor som arbetar vid 1 500 rpm. Motorn levererar ett vridmoment på cirka 955 Nm. Med en 15:1-växellåda sjunker det utgående varvtalet till 100 rpm och det utgående vridmomentet stiger till ungefär 14 300 Nm (minus förluster). Detta höga vridmoment är viktigt för att bearbeta styva plaster som PVC och HDPE, där skruven måste övervinna högt motstånd. Utan växellådan skulle motorn stanna eller kräva en opraktisk stor motor för att producera samma vridmoment vid låga hastigheter.

Vår fabrik klZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD.har utvecklat en egenutvecklad kuggprofil som optimerar kontaktmönstret under belastning, vilket minskar spänningskoncentrationen och förlänger växelns livslängd. Vi designar även vår extruderväxellåda med en "vridmomentdensitet" som möjliggör högre effekt i ett mindre paket, vilket blir allt viktigare för extruderingslinjer med hög effekt. Genom att förstå processen för omvandling av vridmoment och varvtal kan förare bättre förstå vikten av att välja rätt växellåda för sin specifika tillämpning. En bristande överensstämmelse i förhållandet kan leda till antingen otillräckligt vridmoment (orsakar att skruven fastnar) eller för hög hastighet (vilket leder till dålig smältkvalitet och potentiell skada på skruven).

Vilka är de viktigaste tekniska specifikationerna för vår extruderväxellåda?

GLAD erbjuder ett omfattande sortiment av extruderväxellådor designade för olika plastextruderingsapplikationer, inklusive rör, profil, plåt, film och blandningslinjer. Våra växellådor finns i storlekar från 30 kW till 2 000 kW, med utväxlingar från 5:1 till 25:1, och med enkel- eller dubbelskruvskonfigurationer. Tabellen nedan sammanfattar de viktigaste tekniska specifikationerna för våra mest populära Extruder Gearbox-modeller, som används i stor utsträckning inom plastbearbetningsindustrin. Vår fabrik kan också tillverka skräddarsydda växellådor för att möta specifika krav, inklusive specialutväxlingar, monteringsarrangemang och kylsystem.

Utöver standardmodellerna erbjuder vår fabrik en rad valfria funktioner för att förbättra prestandan och tillförlitligheten hos extruderväxellådan. Dessa inkluderar: integrerade temperatursensorer för realtidsövervakning av oljetemperaturen; ett högpresterande oljefiltreringssystem med en differentialtrycksindikator; dubbelutgångsaxlar för applikationer med två skruv; och en torsionsvibrationsdämpare för att skydda växellådan från resonanser.

Vår kvalitetskontrollprocess inkluderar ett fulllasttest på en dedikerad testbänk, där växellådan körs med sin märkeffekt i 4 timmar för att kontrollera temperaturhöjning (mål under 70°C), vibrationshastighet (under 2,8 mm/s) och ljudnivå (under 85 dB). Vi utför också en kontroll av växelns kontaktmönster och en värmeavbildningsinspektion för att säkerställa jämn värmefördelning. Varje extruderväxellåda levereras med en detaljerad testrapport, inklusive uppmätt verkningsgrad, vridmomentnoggrannhet och lagertemperaturprofiler. Detta åtagande att testa säkerställer att varje växellåda som lämnar vår fabrik uppfyller de högsta standarderna för prestanda och tillförlitlighet.

Hur kan korrekt underhåll förlänga livslängden för en extruderväxellåda?

En extruderväxellåda är en betydande investering och dess livslängd kan förlängas avsevärt med ett proaktivt underhållsprogram. I den krävande miljön i en plastextruderingsanläggning är växellådan föremål för kontinuerlig drift, termisk cykling och förorening. Utan ordentlig vård kan även den bästa växellådan misslyckas i förtid. PåGLAD, har vår fabrik utvecklat en omfattande underhållsguide baserad på vår omfattande fälterfarenhet. Genom att följa dessa rekommendationer kan anläggningsoperatörer uppnå växellådans livslängd på 15 till 20 år, vilket minimerar stilleståndstiden och maximerar avkastningen på investeringen.

Viktiga underhållsmetoder för extruderväxellåda:

• Regelbunden oljeövervakning och byte:Oljan i växellådan är livsnerven i systemet. Den smörjer växlar och lager, tar bort värme och förhindrar korrosion. Vi rekommenderar att du tar ett oljeprov var tredje månad för att kontrollera viskositet, vattenhalt, surhet (TAN) och partikelantal. Baserat på analysen kan oljebytesintervallet optimeras, men som en generell regel bör oljan bytas var 2 000 till 3 000 timmars drift. Använd endast den rekommenderade högkvalitativa växellådsoljan (ISO VG 320 eller 460) som specificeras i manualen.
• Vibrationsövervakning:Regelbunden vibrationsmätning kan upptäcka tidiga tecken på lagerslitage, problem med ingrepp i kugghjulen eller obalans. Installera permanenta vibrationssensorer på växellådans hölje och registrera avläsningar varje vecka. En betydande ökning av vibrationshastigheten (t.ex. mer än 20 procent över baslinjen) indikerar ett potentiellt problem som bör undersökas.
• Temperaturövervakning:Övervaka oljetemperaturen och lagerhustemperaturerna. En ökning av temperaturen kan indikera ett smörjproblem, överbelastning eller intern friktion. För vår extruderväxellåda är den rekommenderade maximala oljetemperaturen 80°C; om temperaturen överstiger 90°C bör produktionen avbrytas för att undersöka orsaken.
• Tätningsinspektion:Kontrollera axeltätningarna för tecken på läckage. Ett litet gråt kan tolereras, men en betydande läcka indikerar en sliten tätning eller en skadad axel. Byt ut tätningar under planerat underhåll för att förhindra oljeförlust och föroreningar.
• Åtdragning och inriktning:Kontrollera regelbundet vridmomentet på fundamentbultarna och kopplingens inriktning. En felinriktad koppling kan orsaka överdriven radiell belastning på den utgående axeln, vilket leder till lagerfel. Använd ett laserjusteringsverktyg för att bibehålla inriktningen inom 0,05 mm.

En fallstudie från en rörextruderingsanläggning i Kina illustrerar värdet av ett strukturerat underhållsprogram. Anläggningen hade upplevt två växellådsfel på fyra år, vardera kostade över 50 000 USD i reparationer och förlorad produktion. Efter att ha implementerat vår rekommenderade underhållsplan, inklusive månatlig vibrationsanalys och kvartalsvis oljeprovtagning, fångade anläggningen ett växande lagerproblem tidigt och planerade ett byte under en planerad avstängning, vilket undviker ett katastrofalt fel. Växellådan är nu inne på sitt åttonde år av kontinuerlig drift och beräknas nå 15 års drift.

Vår fabrik tillhandahåller en förutsägande underhållstjänst som använder data från växellådans integrerade sensorer (temperatur, vibrationer, oljetryck) för att förutse potentiella fel. Dessa data överförs till vårt övervakningscenter, där våra ingenjörer analyserar dem och ger rekommendationer som kan genomföras. Vi erbjuder också en 24/7 akut supportjourlinje för kunder som behöver omedelbar hjälp. Genom att investera i korrekt underhåll kan anläggningsoperatörer förlänga livslängden på sin extruderväxellåda, minska oplanerade stillestånd och sänka den totala ägandekostnaden.

Vanliga frågor (FAQ)

Fråga 1: Vad är den typiska effektiviteten för en extruderväxellåda, och hur kan den mätas?

Svar: Den typiska verkningsgraden för en väldesignad extruderväxellåda sträcker sig från 94 till 97,5 procent, beroende på reduktionsförhållandet och de interna förlusterna (kugghjulsingrepp, lagerfriktion, oljekärning). Verkningsgraden kan mätas genom att jämföra ineffekten (från motorn) med uteffekten (mätt vid skruven), med hänsyn tagen till motoreffektiviteten. Vår fabrik genomför effektivitetstester på en dynamometertestbänk, där vi mäter vridmoment och hastighet på både ingående och utgående axlar samtidigt. Resultatet är en exakt effektivitetskurva över driftsområdet. För de flesta extruderingsapplikationer är verkningsgraden högst vid 60-80 procent av märklasten.

Fråga 2: Hur väljer jag rätt reduktionsförhållande för min extruderväxellåda?

Svar: Rätt reduktionsförhållande beror på skruvkonstruktionen, plastmaterialet och den önskade uteffekten. Som en allmän riktlinje bör skruvhastigheten väljas baserat på materialets skjuvkänslighet och erforderlig uppehållstid. Till exempel kräver PVC vanligtvis en skruvhastighet på 20-50 rpm, medan HDPE kan köras vid 50-120 rpm. För att bestämma förhållandet, dividera motorhastigheten med önskad skruvhastighet. Vi rekommenderar att du rådgör med vårt ingenjörsteam för att optimera förhållandet baserat på dina specifika material- och produktionskrav. Vår fabrik tillhandahåller en gratis skruvhastighetsberäkningstjänst för att hjälpa dig välja rätt växellåda.

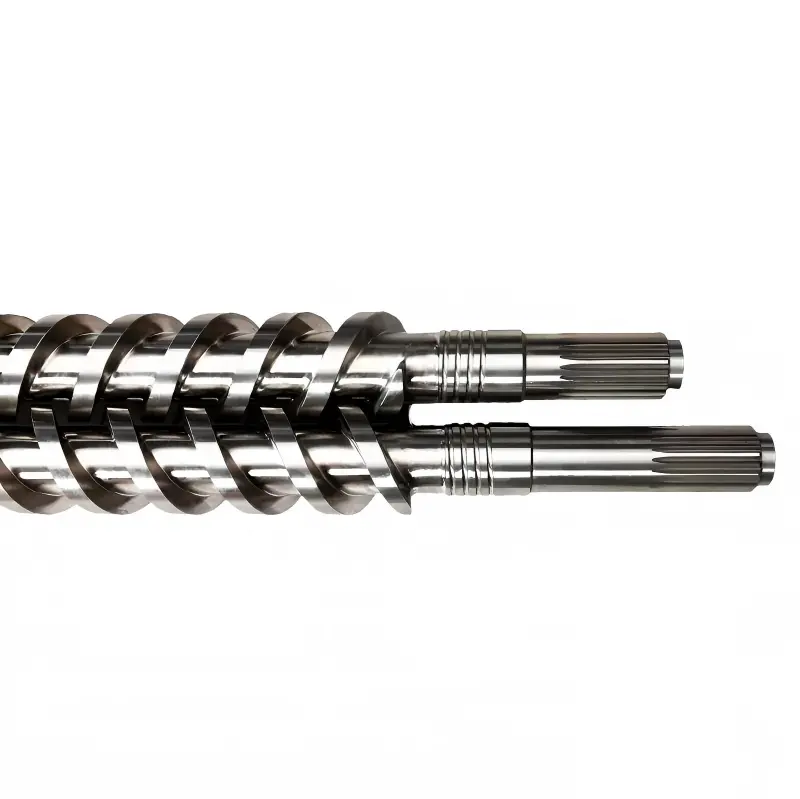

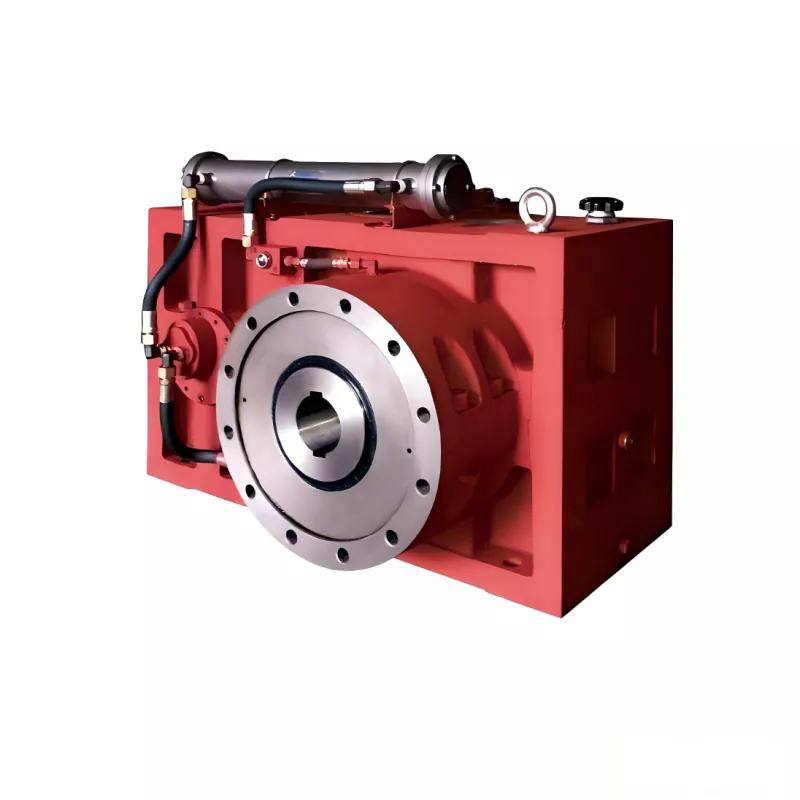

Fråga 3: Kan en extruderväxellåda användas för både enkel- och dubbelskruvextruder?

Svar: Nej, extruder med enkelskruv och dubbelskruv kräver olika växellådskonstruktioner. I en enkelskruvsextruder driver växellådan en enkel utgående axel, medan i en dubbelskruvextruder måste växellådan driva två utgående axlar som roterar i samma riktning (samroterande) eller i motsatta riktningar (motroterande). Dubbelskruvsväxellådor kräver också timingväxlar för att synkronisera de två skruvarna. Vår fabrik erbjuder både enkelskruvad och dubbelskruvad extruderväxellåda, var och en designad för sin specifika applikation. Det är viktigt att använda rätt växellåda för att undvika skador på skruvsystemet.

Fråga 4: Vilka är tecknen på att en extruderväxellåda går sönder?

Svar: Tidiga varningstecken inkluderar: en märkbar ökning av buller eller vibrationer, särskilt ett gnällande eller mullrande ljud; en ökning av oljetemperaturen utan en motsvarande förändring av produktionsparametrar; ett fall i oljetrycket (om utrustad med ett forcerat oljesystem); och närvaron av metallpartiklar i oljan (upptäckt under oljeprovtagning). Om något av dessa tecken visas, bör produktionen omedelbart stoppas för att inspektera växellådan. Att fortsätta använda en trasig växellåda kan orsaka katastrofala skador och betydligt högre reparationskostnader.

Fråga 5: Vad är garantitiden för en extruderväxellåda från ZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD.?

Svar: Vår extruderväxellåda kommer med en standard 2-års garanti mot tillverkningsfel i material och utförande. Denna garanti täcker hölje, växlar, axlar och lager, förutsatt att växellådan har använts inom dess specificerade effekt och har fått regelbundet underhåll som beskrivs i vår användarmanual. För växellådor som används i kritiska eller stora applikationer erbjuder vi en utökad 3-års garanti som tillval. Vår fabrik tillhandahåller också reparations- och bytestjänst för växellådor som inte har garantin, vilket säkerställer minimal stilleståndstid för din verksamhet.

Slutsats: Extruderväxellådan som kraftpaket för plastbearbetning

Extruder-växellådan är kraftpaketet i plaststrängsprutningslinjen, som omvandlar motorhastigheten till det höga vridmoment som krävs för att smälta, blanda och transportera plastmaterial. Dess design, som innehåller robusta växlar, kraftiga lager och effektiva smörjsystem, är avgörande för pålitlig, kontinuerlig drift. På ZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD., har vi konstruerat vår extruderväxellåda för att möta plastbearbetningsindustrins olika behov, från höghastighetsfilmextrudering till tung rörproduktion. Våra tekniska specifikationer, kvalitetssäkring och underhållsstöd säkerställer att våra växellådor levererar exceptionell prestanda och lång livslängd. Genom att förstå komponenterna, arbetsprinciperna och underhållskraven för Extruder Gearbox kan du optimera din extruderingslinje för effektivitet och tillförlitlighet.

Funderar du på att uppgradera eller byta ut din extruderväxellåda?Kontakta ZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD. i dagför en omfattande konsultation om val av växellåda. Ange dina extruderspecifikationer, önskad effekt och materialtyp, så kommer vårt ingenjörsteam att rekommendera den optimala extruderväxellådans modell och konfiguration. Vi erbjuder flexibla finansieringsalternativ, support på plats i driftsättning och en 24-timmars reservdelsservice.Begär ditt kostnadsfria växellådsspecifikationsblad nu från ZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD. och se till att din extruderingslinje fungerar med sin fulla potential.
